Lineare Führungsschieber-QR-Serie: Hochgeschwindigkeitsleistung und hochpräzise Verarbeitungsfähigkeit

Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.

Beschreibung des Produkts:

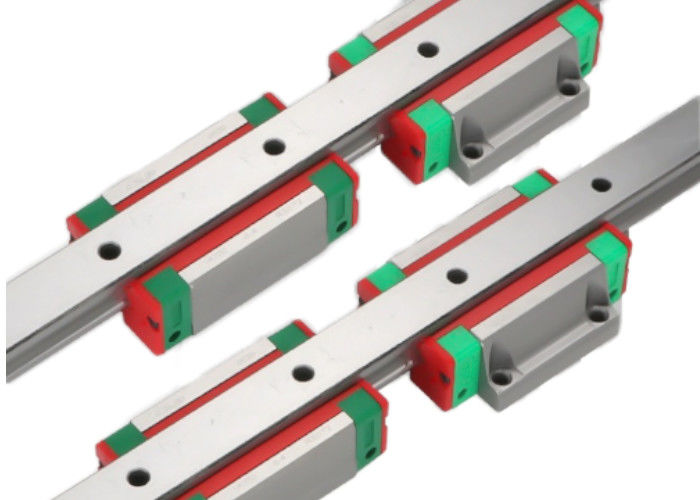

Der Linearführer QRW30CC hat eine höchst starre Eigenschaft in alle Richtungen.sondern ersetzt auch den Ball durch ein Rollelement des RolltypsDurch den linearen Kontakt zwischen der Walze, der Führungsschiene und dem Schieberad wird die elastische Verformung der Walze unter Last wirksam reduziert.Dies verbessert nicht nur erheblich die Steifigkeit des linearen Leiters, aber auch bei hoher Bearbeitungsgenauigkeit bei hohen Geschwindigkeiten.

Selbstschmierte Konstruktion ohne Ölzusatz

Die synchrone Kopplung des Patents ist mit einem Öllagerplatz im mittleren Intervall ausgelegt, der den Schmierbedarf der Stahlkugel während des Betriebs decken kann.Bei der Durchfahrt durch das richtungsweisende Drehteil, kann das Schmieröl gleichmäßig in den Ölspeicher gefüllt werden, wobei die Stahlkugel gleichmäßig geschmiert wird.die Häufigkeit der Ergänzung mit Schmieröl kann effektiv reduziert werden.

Verbesserung der Bewegungsfreundlichkeit

Wenn herkömmliche lineare Leitungen ohne synchrone Kupplungen anfangen zu laufen, bewegen sich die Stahlkugeln auf der Ladeseite zuerst.und dann schieben Sie das rotierende Teil in die Richtung mit den Stahlkugeln auf der entladenen Seite kollidieren, was zu einer Kettenreaktion von Hin- und Her-Kollisionen führt, die zu signifikanten Schwankungen des Reibungswiderstands führt.Die QH-Serie lineare Führungsschiene mit SynchMotion TM Technologie hat eine synchrone Kopplung, die alle Stahlkugeln im gleichen Zyklus miteinander verbindetWenn sich also der Schieberegler bewegt, starten alle Stahlkugeln fast gleichzeitig, und es gibt keine Hin- und Rückkollision zwischen den Stahlkugeln.Bei gleichzeitiger Aufrechterhaltung eines gewissen Grades der Bewegungsschwäche, kann die Schwankungsamplitude des Reibungswiderstands wirksam reduziert werden.

Hochgeschwindigkeitskonstruktion

Die Abstandsgestaltung der Synchronschleifmaschine kann die gegenseitige Reibung zwischen den Kugeln beseitigen.und HIWINs patentiertes Design ermöglicht einen kreisförmigen Linienkontakt zwischen den Kugeln und dem synchronen Kopplungsgerät, wodurch der Reibungswiderstand wirksam verringert wird und der leise lineare Führer eine ausgezeichnete Hochgeschwindigkeitsleistung aufweist.

Technischer Parameter:

Anpassung:

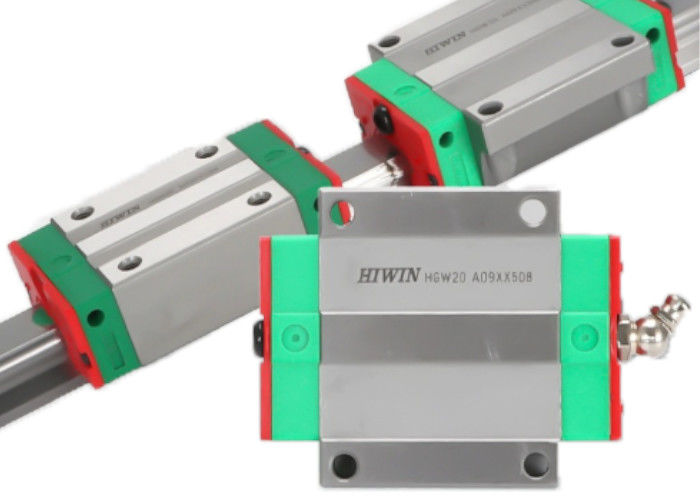

Typ des QR-Schiebereglers:Die QR-Serie bietet zwei Arten von linearen Führungen: Flansch- und Quadratführung.und ist auch für die Montage des unteren Schlosses geeignetDie lineare Führungskombination hat eine geringe Höhe und eine große Tragfläche, was sie für Felder geeignet macht, die Entfernungsbelastungen aushalten können.Der quadratische Schieberegler hat eine kleinere Breite und eignet sich für Geräte mit begrenztem InstallationsraumDie Schraublöcher über dem Schieberegler können für die Montage verwendet werden.

Führungswege Typ:Zusätzlich zur allgemeinen Schließschraublochleitbahn bietet die QR-Serie auch eine untere Schließschraublochleitbahn für eine einfache Installation und Verwendung durch Kunden.

Genauigkeitsklasse:Die Präzision des linearen Leiters der QR-Serie ist in vier Stufen unterteilt: hohe H-Stufe, Präzisions-P-Stufe, ultrapräzise SP-Stufe und ultrapräzise UP-Stufe.Kunden können die Präzision nach ihren Anforderungen an die Präzision der Ausrüstung auswählen.
