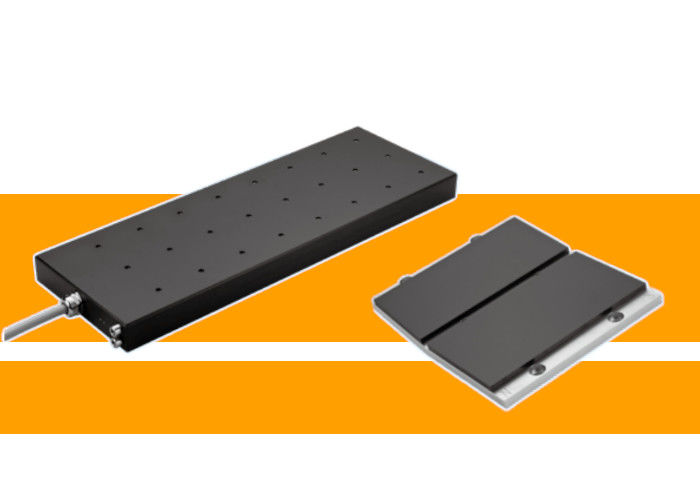

Eisenkern-Linearmotor der LMFA-Serie hat einen sofortigen Schub von 20.000 N und eignet sich für die Automatisierungsindustrie
-
Hervorheben
20 000N-Linearmotor der LMFA-Serie
-
Höchsttemperatur der Spule120°C
-
Extreme Entfernung30 mm
-
Wärmezeitkonstante150er Jahre
-
Wasserkühltemperatur20℃
-
HerkunftsortTaiwan
-
ModellnummerLMFA-Serie
-
Min BestellmengeVerhandeln
-
PreisNegotiate
-
Verpackung InformationenVerpackung nach Maßgabe
Eisenkern-Linearmotor der LMFA-Serie hat einen sofortigen Schub von 20.000 N und eignet sich für die Automatisierungsindustrie
Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.
Beschreibung des Produkts:
Der Dauermagnet-Linearmotor LMFA ist ein Motorenprodukt mit hervorragender Leistung.und UL- und CE-Zertifizierungen erhalten hat.
Technischer Parameter:
| Parameter | LMFA01 | LMFA01L | LMFA02 | LMFA02L | LMFA03 | LMFA03L |
| Kontinuierlicher Schub (N) | 74 | 74 | 149 | 149 | 223 | 223 |
| Dauerstrom (A) | 1.4 | 1.8 | 2.7 | 3.6 | 4.1 | 5.5 |
| Kontinuierlicher Schub (WC) (N) | 149 | 149 | 297 | 297 | 446 | 446 |
| Dauerstrom (WC) (A) | 2.7 | 3.6 | 5.4 | 7.3 | 8.1 | 10.9 |
| Momentane Schubkraft (1s) (N) | 282 | 282 | 564 | 564 | 845 | 845 |
| Momentanstrom (1s) (A) | 8.4 | 11.3 | 16.7 | 22.6 | 25.1 | 33.9 |
| Schubkonstante (N/A) | 55.1 | 40.8 | 55.1 | 40.8 | 100.8 | 74.6 |
| Saugkraft zwischen Rotor und Stator (N) | 457 | 457 | 914 | 914 | 1372 | 1372 |
| Höchsttemperatur der Spirale (°C) | 120 | |||||
| Elektrische Zeitkonstante (ms) | 7.2 | 7.7 | 7.2 | 7.7 | 7.2 | 7.7 |
| Widerstand (zwischen Leitungen, 25 °C) (Ω) | 11.7 | 6.0 | 5.9 | 3.0 | 3.9 | 2.0 |
| Widerstand (zwischen Leitungen, 120 °C) (Ω) | 15.4 | 7.9 | 7.7 | 4.0 | 5.1 | 2.6 |
| Induktivität (zwischen den Zeilen) (mH) | 84.2 | 46.2 | 42.1 | 23.1 | 28.1 | 15.4 |
| Abstand bis zur Grenze (mm) | 30 | |||||
| Biegungsradius des Motordrahtes (mm) | 94 | |||||
| Rückwärts elektromotorische Kraftkonstante (Linie zu Linie) (v/(m/s)) | 31.8 | 23.5 | 31.8 | 23.5 | 31.8 | 23.5 |
| Motorkonstante (25C) (N/√ W) | 13.1 | 13.6 | 18.6 | 19.2 | 22.8 | 23.5 |
| Wärmewiderstand (°C/W) | 2.25 | 2.40 | 1.13 | 1.20 | 0.75 | 0.80 |
| Wärmewiderstand (WC) (°C/W) | 0.56 | 0.60 | 0.28 | 0.30 | 0.19 | 0.20 |
| Wärmezeitkonstante (n) | 150 | |||||
| Mindestdurchfluss (L/min) | 3.3 | |||||
| Wasserkühltemperatur (°C) | 20 | |||||
| Druckabfall (Bar) | 0.54 | 0.54 | 0.82 | 0.82 | 1.1 | 1.1 |
| Schalter für die Wärmedetektion | 1×Pt1000+1×(3OTC SNM120 in Serie) | |||||
| Höchstgeschwindigkeit des sofortigen Schubs (m/s) | 5.39 | 7.40 | 5.39 | 7.40 | 5.39 | 7.40 |
Abmessungsdiagramm des Produkts
Anwendbare Szenarien:
Es wird in Bereichen wie der Werkzeugmaschinenindustrie, Laserverarbeitungsmaschinen, Glasschneidemaschinen und Plattformen zur aktiven Vibrationsunterdrückung weit verbreitet.
Produktfunktion:
Wasserkühlkonstruktion:Durch spezielle elektromagnetische und Wärmeabbauvorrichtungen senkt es effektiv die Betriebstemperatur des Motors und verbessert die Stabilität und Zuverlässigkeit des Motors.
Ultrahohe Schubdichte:Der maximale unmittelbare Schub kann 20.000 N erreichen. Der Dauerschubbereich der Wasserkühlung beträgt 149 N bis 7917 N und der unmittelbare Schubbereich beträgt 282 N bis 20,827 N.Bereitstellung einer leistungsstarken Leistung für verschiedene Anwendungsszenarien.
Flexible Konfiguration:Der Dreiphasenmotor besteht aus einer Hauptseite (Mover), die aus einem Eisenkern besteht, und einer Sekundärseite (Stator), die aus Permanentmagneten besteht.Nach der Situation können mehrere Bewegungen verwendet werden., und die Anzahl der Statoren kann unendlich erweitert werden, und der bewegliche Schlag ist nicht begrenzt.
Mehrfache Anlagehöhen:Die Installationshöhen sind 48,5 mm, 50,5 mm, 64,1 mm und 66,1 mm und passen sich unterschiedlichen Installationsumgebungen an.
