Linearmotor der LMFP-Serie
,Linienmotor der LMFP-Serie
-
Installations-Höhe66.1 mm
-
Höchsttemperatur der Spule120°C
-
Wasserkühltemperatur20℃
-
Wärmezeitkonstante150er Jahre
-
SchutzniveauIP65
-
HerkunftsortTaiwan
-
ModellnummerLMFP-Serie
-
Min BestellmengeVerhandeln
-
PreisNegotiate
-
Verpackung InformationenVerpackung nach Maßgabe

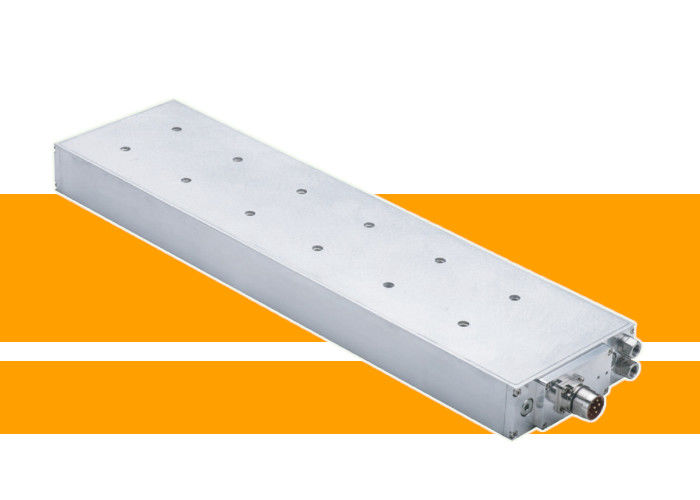

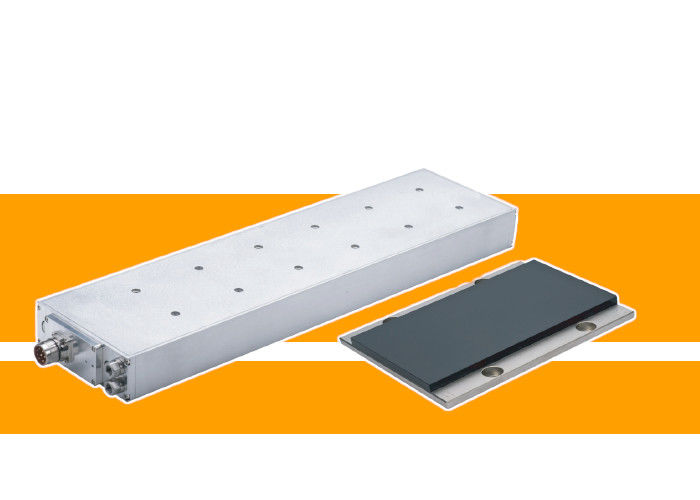

Linearmotor der LMFP-Serie, wassergekühlt.
Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.
Beschreibung des Produkts:
Der LMFP-Linearmotor mit Dauermagneten der neuen Generation in der hochpräzisen Positionierungsplattform ist hervorragend.Auf der Grundlage der Erbschaft der Vorteile der vorangegangenen Generation und der Innovation, hat es sich zu einem hervorragenden Produkt auf dem europäischen Werkzeugmaschinenmarkt entwickelt, der eine hohe Leistung und die beste Lösung für Werkzeugmaschinen und verwandte Bereiche bietet.
LMFP-Nummer Beschreibung:
Technischer Parameter:
| Parameter | LMFP24-F40 | LMFP24-H40 | LMFP31-Q10 | LMFP31-Q20 |
| Kontinuierlicher Schub (N) | 874 | 874 | 413 | 413 |
| Dauerstrom (A) | 5.7 | 8.6 | 4.1 | 8.2 |
| Kontinuierlicher Schub (WC) (N) | 1747 | 1747 | 827 | 827 |
| Dauerstrom (WC) (A) | 11.4 | 17.2 | 8.2 | 16.5 |
| Momentane Schubkraft (1s) (N) | 3477 | 2477 | 1797 | 1797 |
| Momentanstrom (1s) (A) | 35.3 | 53.2 | 25.6 | 51.2 |
| Schubkonstante (N/A) | 153.6 | 101.8 | 100.3 | 50.2 |
| Saugkraft zwischen Rotor und Stator (N) | 4583 | 4583 | 3121 | 3121 |
| Höchsttemperatur der Spirale (°C) | 120 | |||
| Elektrische Zeitkonstante (ms) | 8.1 | 7.9 | 12 | 12 |
| Widerstand (zwischen Leitungen, 25 °C) (Ω) | 7.1 | 3.2 | 3.6 | 0.9 |
| Widerstand [zwischen den Linien, 120 °C] (Ω) | 9.7 | 4.4 | 4.9 | 1.2 |
| Induktivität (zwischen den Zeilen) (mH) | 57.6 | 25.3 | 43.2 | 10.8 |
| Abstand bis zur Grenze (mm) | 30 | 30 | 46 | 46 |
| Rückwärts elektromotorische Kraftkonstante (Linie zu Linie) (Vrms) | 88.7 | 58.8 | 57.9 | 29 |
| Motorkonstante (25 °C) (N/√ W) | 47 | 46.6 | 43.3 | 43.3 |
| Wärmewiderstand (°C/W) | 0.2 | 0.19 | 0,77 | 0.78 |
| Wärmewiderstand (WC) (°C/W) | 0.05 | 0.05 | 0.19 | 0.19 |
| Wärmezeitkonstante (n) | 150 | |||
| Mindestdurchfluss (L/min) | 4 | |||
| Wasserkühltemperatur (°C) | 20 | |||
| Druckabfall (Bar) | 3.18 | 3.18 | 0.57 | 0.57 |
| Schalter für die Wärmedetektion | 1 x PT1000 + 1X(3 PTC SNM 120 In Serie) | |||
| Höchstgeschwindigkeit des sofortigen Schubs (m/s) | 0.7 | 1.3 | 2.4 | 5.1 |
| Maximale Eingangsleistung (W) | 20565 | 23200 | 9130 | 13883 |
| Maximaler Wärmeverlust (W) | 1891 | 1953 | 494 | 490 |
Anwendbare Szenarien:
Es wird hauptsächlich in der Werkzeugmaschinenindustrie und verwandten Bereichen angewendet und treibt die Entwicklung der Industrie voran.
Produktfunktion:
Ausstehende thermische Gegenmaßnahmen:Die Erbschaft und Optimierung des eingebauten Wasserkühlsystems sowie das spezielle elektromagnetische und Wärmeabbau-Design verbessern die Leistung der Schubdichte.Leistung in der thermischen Bewirtschaftung.
Stärker Schub:Es handelt sich um den einzigen Linearmotor auf dem europäischen Werkzeugmaschinenmarkt mit einem sofortigen Schub von bis zu 20.000 N, der die Werkzeugmaschinenindustrie stark unterstützt.
Integrierte Verpackungshülstechnologie:In stark verschmutzten Umgebungen, wie z. B. mit Schneidflüssigkeit, hohem Staubgehalt und anderen rauen Bedingungen,es bietet einen besseren Schutz als die IP65-Wasserdichte, um den stabilen Betrieb des Motors zu gewährleisten.
Vorteile in Kombination:Bei Verwendung in Kombination mit dem präzisen wassergekühlten Produkt LMFC und bei Verwendung eines zweischichtigen, zweischaltenden, wassergekühlten Designsdie Effizienz des Motors und die Oberflächentemperatur können den optimalen Leistungsstand erreichen, die eine solide Garantie für eine hochpräzise Verarbeitung und einen stabilen Betrieb bieten.
