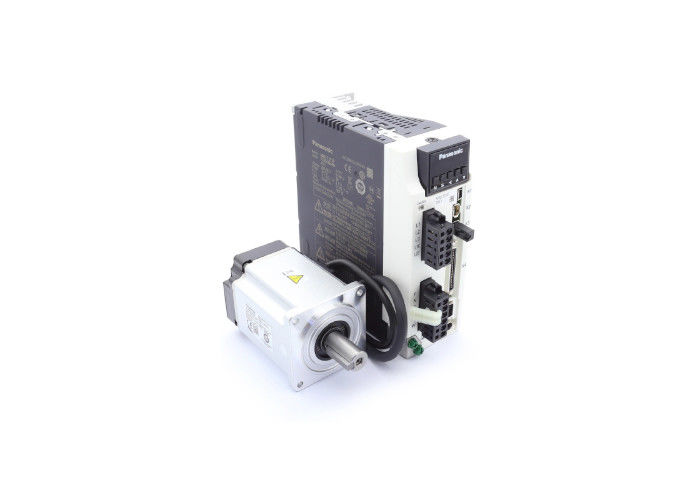

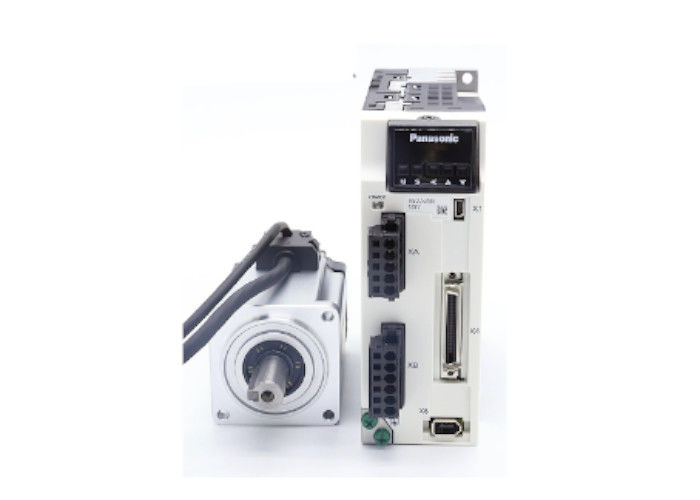

    Servoantrieb der Baureihe A6N

    ,

    Echtzeit-Express-Servoantrieb

    ,

    Hochgeschwindigkeits-Netzwerk-Servoantrieb

  • Modell
    A6N
  • Reihe
    A6NF/A6NE
  • Stromversorgungsmodus
    Wechselstrom
  • Schutzniveau
    IP65
  • Herkunftsort
    Japan
  • Modellnummer
    A6N-Serie
  • Min Bestellmenge
    Verhandeln
  • Preis
    Negotiate
  • Verpackung Informationen
    Verpackung nach Maßgabe

A6N-Servoantrieb, Hochgeschwindigkeitsnetzwerkantrieb Realtime Express, Hoch-Echtzeit,..

  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
Preis erhalten Kontakt

Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.

Beschreibung des Produkts:

A6N-Serie

RTEX-Korrespondenz

Multifunktionale A6NF

Standard A6NE



Echtzeit-Express (RTEX) -Korrespondenz.

Ich verfolge die ultimative Echtzeit-Performance.

Der maximale Kommunikationszyklus beträgt 0,0625 ms. [mit maximal 16000 Übertragungen pro Sekunde!]

Kommunikationsgeschwindigkeit 100 Mbps voll duplex.

Geschwindigkeitsreaktionsfähigkeit 3200 Hz.



Funktionalität, die mehreren Bedürfnissen entspricht.

Hochgenaue Positionsspannung und Vergleich.

Wireless-Betrieb mit absoluter Funktion

Sicherheitsfunktion I/F mit entsprechenden internationalen Normen.



Einfache Netzwerkverbindung.

Kombination von hoher Leistung und geringen Kosten.

Einrichtung der Gleichzeitigkeit durch Kommunikations-ASIC.

Die Entwicklung der entsprechenden Master- und Slave-Stationen ist einfacher.

Grundlegende Spezifikationen:

A6NE-Serie (Standardtyp)

Position, Geschwindigkeit und Drehmomentart.

Projekt Funktion
Eingangsstromversorgung 100 V Hauptstromversorgung Einphasen 100V ¥120V 50Hz/60Hz
Stromversorgung der Steuerungsschaltung Einphasen 100V/120V 50Hz/60Hz
200 V Hauptstromversorgung Typ A-D Einphasige/dreiphasige 200V~240V 50Hz/60Hz
Typ E-F Dreiphasige 200V~240V 50Hz/60Hz
Stromversorgung der Steuerungsschaltung Typ A-D Einphasen 200V ~ 240V 50Hz/60Hz
Typ E-F Einphasen 200V bis 240V B50Hz/60Hz
Umweltbedingungen für die Verwendung Temperatur
  • Betriebstemperatur von 0 °C bis 55 °C (ohne Einfrieren)
  • Lagertemperatur -20 °C bis 65 °C (Garantierte Höchsttemperatur: 80 °C für 72 Stunden, jedoch ohne Kondensation)
Luftfeuchtigkeit

Bei Verwendung und Lagerung (ohne Kondensation) unter 20% bis 85% RH halten
Höhenstand

Meeresspiegel unter 1000 m
Vibrationen

Unter 5,88 m/s2, 10 Hz bis 60 Hz
Steuerungsmodus IGBT PWM Sinuswellenantrieb
EINCODER
  • 23 Bit (8388608 Auflösung) 7-drahtartiger serieller absoluter Encoder.
  • Bei der Verwendung eines Inkrementalsystems (ohne Verwendung von mehreren Drehdaten) ist es nicht erforderlich, die absolute Encoderbatterie während des Gebrauchs anzubinden.
Anschlüsse Kontrollsignal Eingabe

8 (Funktionszuordnung durch Parameter)
Ausgabe

3 (Funktionszuordnung durch Parameter)
Analogsignal Ausgabe 2 Ausgänge (Analogmonitore 1 und 2)
Pulssignal Ausgabe

Encoder-Impuls-Ausgabe durch A/B-Phase-Signal-Langstreckentreiber
Kommunikationsfunktion WirklichzeitExpressS ((RTEX) Echtzeitübertragung von Handlungsanweisungen, Parametereinstellungen, Statusmonitoren usw.
USB-Stick Es kann mit Computern verbunden werden, um Parameter einzusetzen und den Status zu überwachen.
Vorderseite 17 Segmente LED2 bit.
2 Netzwerkstatus-LED (LINK, COM).
3 Verwenden Sie einen Drehschalter, um die Knotenadresse festzulegen.
4 Analogmonitor-Ausgabe (Analogmonitore 1 und 2).
Regeneration
  • Typ A-B: kein eingebauter regenerativer Widerstand (nur extern)
  • Typ C-F: eingebauter regenerativer Widerstand (kann extern sein)
Dynamische Bremse A-F-Typ: eingebaut.
Kontrollmodell Halb geschlossene Schleife.
Positionssteuerung: Profilpositionssteuerung (PP), Cyclilc-Positionssteuerung (CP).
Geschwindigkeitsregelung: Zyklische Geschwindigkeitsregelung (CV).
Drehmomentregelung: Zyklische Drehmomentregelung (CT).
Die oben genannten PP/CP/CV/CT können über RTEX-Kommunikationsbefehle gewechselt werden.



A6NF-Serie (multifunktionell)

Position, Drehmoment, Drehmoment, vollständig geschlossene Schleife.

Projekt Funktion
Eingangsstromversorgung 100 V Hauptstromversorgung Einphasen 100V ¥120V 50Hz/60Hz
Stromversorgung der Steuerungsschaltung Einphasen 100V/120V 50Hz/60Hz
200 V Hauptstromversorgung Typ A-D Einphasige/dreiphasige 200V~240V 50Hz/60Hz
Typ E-H Dreiphasige 200V~240V 50Hz/60Hz
Stromversorgung der Steuerungsschaltung Typ A-D Einphasen 200V ~ 240V 50Hz/60Hz
Typ E-H Einphasen 200V bis 240V B50Hz/60Hz
Umweltbedingungen für die Verwendung Temperatur
  • Betriebstemperatur von 0 °C bis 55 °C (ohne Einfrieren)
  • Lagertemperatur -20 °C bis 65 °C (Garantierte Höchsttemperatur: 80 °C für 72 Stunden, jedoch ohne Kondensation)
Luftfeuchtigkeit

Bei Verwendung und Lagerung (ohne Kondensation) unter 20% bis 85% RH halten
Höhenstand

Meeresspiegel unter 1000 m
Vibrationen

Unter 5,88 m/s2, 10 Hz bis 60 Hz
Steuerungsmodus IGBT PWM Sinuswellenantrieb
EINCODER
  • 23 Bit (8388608 Auflösung) 7-drahtartiger serieller absoluter Encoder.
  • Bei der Verwendung eines Inkrementalsystems (ohne Verwendung von mehreren Drehdaten) ist es nicht erforderlich, die absolute Encoderbatterie während des Gebrauchs anzubinden.
Rückkopplung des externen Bewegungssensors A/B-Phase · Ursprungssignaldifferenzialinput, serielle Kommunikation Serielle Kommunikation Versetzungssensor entsprechender Hersteller:
Mitutoyo, Heidanhain, Renishwa, Magnescale, Nklec-Sankyo, Fagor Automation und viele mehr.
Anschlüsse Kontrollsignal Eingabe

8 (Funktionszuordnung durch Parameter)
Ausgabe

3 (Funktionszuordnung durch Parameter)
Analogsignal Ausgabe 2 Ausgänge (Analogmonitore 1 und 2)
Pulssignal Ausgabe

Encoder-Pulse oder externe Verschiebungssensor-Pulse werden über A/B-Phase-Signal-Langleitungs-Treiber ausgegeben.
Kommunikationsfunktion WirklichzeitExpressS ((RTEX) Echtzeitübertragung von Handlungsanweisungen, Parametereinstellungen, Statusmonitoren usw.
USB-Stick Es kann mit Computern verbunden werden, um Parameter einzusetzen und den Status zu überwachen.
Sicherheitsfunktion Entsprechende Funktionssicherheitsterminals.
Vorderseite 17 Segmente LED2 bit.
2 Netzwerkstatus-LED (LINK, COM).
3 Verwenden Sie einen Drehschalter, um die Knotenadresse festzulegen.
4 Analogmonitor-Ausgabe (Analogmonitore 1 und 2).
Regeneration
  • Typ A-B,G-Typ,H-Typ: kein eingebauter Regenerationswiderstand (nur extern)
  • Typ C-F: eingebauter regenerativer Widerstand (kann extern sein)
Dynamische Bremse A-G-Typ: eingebauter H-Typ: nur für den Außenbereich.
Kontrollmodell 1Semi-geschlossener Kreislaufsteuerung.
Positionssteuerung: Profilpositionssteuerung (PP), Cyclilc-Positionssteuerung (CP).
Geschwindigkeitsregelung: Zyklische Geschwindigkeitsregelung (CV).
Drehmomentregelung: Zyklische Drehmomentregelung (CT).
2 Vollkontrolle in geschlossener Schleife
Positionssteuerung: Profilpositionssteuerung (PP), Zyklische Positionssteuerung (CP)
Die beiden oben genannten Modi 1 und 2 können über Parameter gewechselt werden.
Die oben genannten PP/CP/CV/CT können über RTEX-Kommunikationsbefehle gewechselt werden



A6N-Servoantrieb, Hochgeschwindigkeitsnetzwerkantrieb Realtime Express, Hoch-Echtzeit,.. 0

Spezifikationen:

A6N-Servoantrieb, Hochgeschwindigkeitsnetzwerkantrieb Realtime Express, Hoch-Echtzeit,.. 1A6N-Servoantrieb, Hochgeschwindigkeitsnetzwerkantrieb Realtime Express, Hoch-Echtzeit,.. 2

1Aussehen des Modells

Symbol Modellbezeichnung   Symbol Modellbezeichnung
MAD A-Typ MDD D-Typ
MBD B-Typ MED E-Typ
MCD C-Typ MFD F-Typ



2er Reihe

Symbol Serienname
L A6-Serie



Sicherheitsfunktionen

Symbol Spezifikationen
N Keine Sicherheitsfunktion
T mit Sicherheitsvorrichtungen



4Nennwert des höchsten Leistungsstroms des Fahrers

Symbol Nennstrom   Symbol Nennstrom
0 6A 5 40A
1 8A 8 60A
2 12A Eine 100A
3 22A B 120A
4 24A



5Spezifikationen für die Stromversorgungsspannung

Symbol Spezifikationen
1 Einphasen 100V
2 Dreiphasen 200V
3 Einphasige/Dreiphasige 200V



6I/F-Spezifikationen 7Funktionale Differenzierung

Symbol Spezifikationen Symbol Spezifikationen
S Analog/Puls E Universeller Typ (spezifisch für den Impulszug)
F Multifunktionale (Pulse-, Analog-, vollständig geschlossene Schleife)
G Universalkommunikationstyp (spezifisch für den Impulszug, RS232/RS485)
N RTEX E Keine Sicherheitsfunktion
F mit Sicherheitsvorrichtungen



Unterstützung und Dienstleistungen

  • 24/7 Kundenservice, um alle Fragen zu beantworten.
  • Fachberatung bei der Produktwahl und Fehlerbehebung.
  • Detaillierte Produktinformationen und Schulungsmaterialien.
  • Vollwertige Garantie und Reparatur.
  • Produktaktualisierungen und -upgrades.

Verpackung und Versand

Der Servoantrieb der A6N-Serie wird in einem Karton verpackt und geliefert, der so ausgelegt ist, dass das Produkt während des Transports sicher und geschützt ist.und mit Klebeband versiegelt. Innerhalb der Verpackung ist das Produkt in Blasenfolie und Schaumpolsterung eingewickelt, um zusätzliche Dämpfung und Schutz zu bieten.Das Paket wird dann über einen zuverlässigen Spediteur wie UPS oder FedEx versandt.Die Lieferzeit hängt von der gewählten Versandmethode und dem Bestimmungsort ab.

Das Paket wird dann über einen zuverlässigen Spediteur wie UPS oder FedEx versandt.Die Lieferzeit hängt von der gewählten Versandmethode und dem Bestimmungsort ab.
