Sturdy BK Series Supports for Mechanical Applications

Stärke Stützen der BK-Serie für mechanische Anwendungen

Produkte - Ballschraubgetriebe - Schraubunterstützersitz
  • Hervorheben

    Stärkevolle BK-Serien-Stützen

    ,

    Stützen für mechanische Anwendungen

  • Vorbildliches Range
    BK10/12/15/20/25/30/35/40/50
  • Materialqualität
    Legierter Stahl der hohen Qualität
  • Oberflächenbehandlung
    Hartchromplattierung oder spezielle Rostverhütung
  • Herkunftsort
    Japan
  • Modellnummer
    Bk
  • Min Bestellmenge
    Verhandeln
  • Preis
    Negotiate
  • Verpackung Informationen
    Verpackung nach Maßgabe

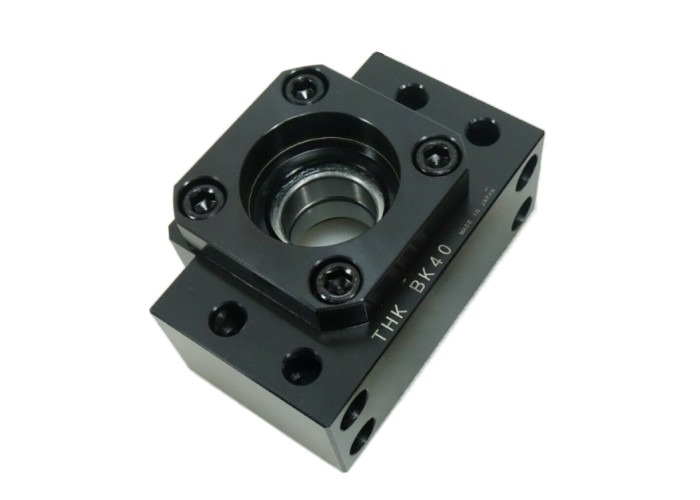

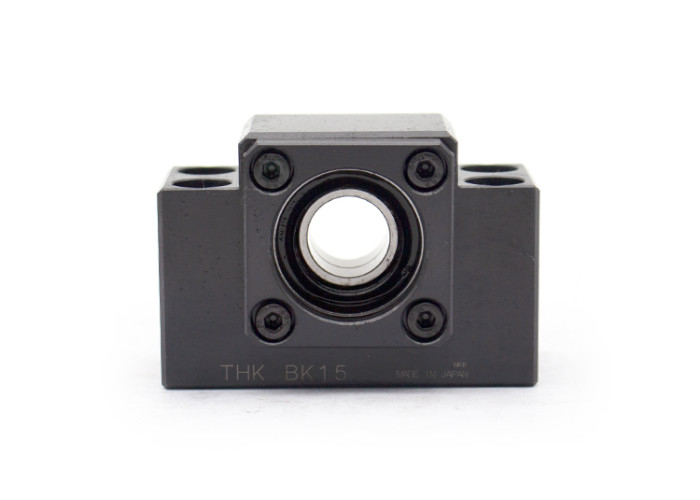

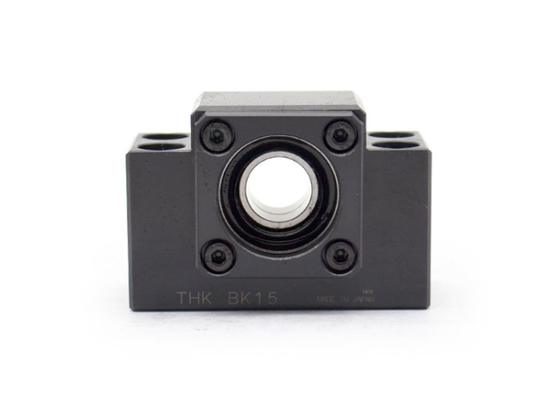

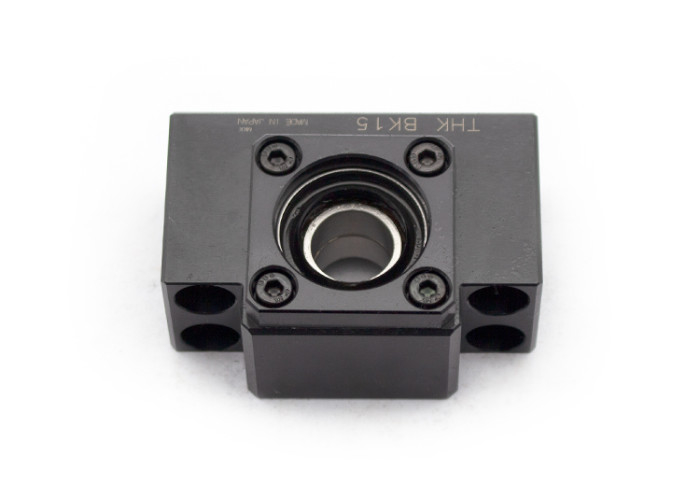

Stärke Stützen der BK-Serie für mechanische Anwendungen

  • Sturdy BK Series Supports for Mechanical Applications
  • Sturdy BK Series Supports for Mechanical Applications
  • Sturdy BK Series Supports for Mechanical Applications
Preis erhalten Kontakt

Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.

Beschreibung des Produkts:

Der Stützsitz der BK-Serie ist ein leistungsstarker,Multifunktionales Schraubfestsitz und Motorlagerstütze, speziell für verschiedene industrielle Automatisierungs- und Präzisionsmechanikgeräte konstruiertDiese Produktreihe ist in Bereichen wie Werkzeugmaschinen, Automatisierungsgeräten, Halbleitergeräten usw. aufgrund ihrer stabilen Unterstützung, hoher Präzision und einfacher Installation weit verbreitet.Die Produkte der BK-Serie gewährleisten ihre Zuverlässigkeit und Haltbarkeit unter komplexen Arbeitsbedingungen durch sorgfältige Verarbeitung und strenge Qualitätskontrolle.

Technischer Parameter:

Modell Durchmesser der Welle L L1 L2 L3 B H b h1 B1 H1
d ±0.02 ±0.02
BK 10 10 25 5 29 5 60 39 30 22 34 32.5
BK 12 12 25 5 29 5 60 43 30 25 35 32.5
BK 15 15 27 6 32 6 70 48 35 28 40 38
BK 17 17 35 9 44 7 86 64 43 39 50 55
BK 20 20 35 8 43 8 88 60 44 34 52 50
BK 25 25 42 12 54 9 106 80 53 48 64 70
BK 30 30 45 14 61 9 128 89 64 51 76 78
BK 35 35 50 14 67 12 140 96 70 52 88 79
BK 40 40 61 18 76 15 160 110 80 60 100 90



P C1 C2 d1 d2 h M T Verwendung von Lagern Qualität
Weigerung
46 13 6 6.6 10.8 5 M3 16 Entsprechend 7000 0.39
46 13 6 6.6 10.8 1.5 M3 19 Äquivalent zu 7001 0.41
54 15 6 6.6 11 6.5 M3 22 Äquivalent zu 7002 0.57
68 19 8 9 14 8.5 M4 24 Äquivalent zu 7203 1.27
70 19 8 9 14 8.5 M4 30 Äquivalent zu 7004 1.19
85 22 10 11 17.5 11 M5 35 Äquivalent zu 7205 2.3
102 23 11 14 20 13 M6 40 Äquivalent zu 7206 3.32
114 26 12 14 20 13 M8 50 Äquivalent zu 7207 4.33
130 33 14 18 26 17.5 M8 50 Äquivalent zu 7208 6.5



Stärke Stützen der BK-Serie für mechanische Anwendungen 0

Teilnummer Name der Komponente Zahl
1 Stützsitz 1
2 Lager 1 Satz
3 Festdeckung 1
4 Ein Ring ein Ring 2
5 Siegelring 2
6 Schlossmutter 1
7 Hexagonale Steckdosenschraube (mit Kissenblock) 1

Anwendbare Szenarien:

Der Stützsitz der BK-Serie wird in folgenden Bereichen weit verbreitet:

Übertragungssystem von CNC-Werkzeugmaschinen und Automatisierungsgeräten.

Positionsbestimmungssysteme für die Halbleiterherstellung und Präzisionselektronik.

Stützkonstruktion für Roboterarm und Automatisierungsarbeitsplatz.

Verschiedene mechanische Systeme, für die eine lineare Bewegung mit hoher Präzision erforderlich ist.

Produktfunktion:

Hochpräzisionsunterstützung:stellt eine stabile Stütze für die Schraube und die Lager bereit und gewährleistet eine hochechte Positionierung und Bewegung.

Schwingungen reduzieren:Durch die Konstruktion wird die Vibration während des Betriebs wirksam reduziert und die Betriebstabilität verbessert.

Einfach zu installieren und zu warten:Bietet standardmäßige Installationsdimensionen und einfache Installationsanweisungen für den Benutzer, um schnell zu installieren und zu warten.

Verbesserung der Effizienz:Durch eine optimierte Konstruktion wird die Ausrüstung reibungsloser betrieben und die Produktion dadurch effizienter.

Lange Lebensdauer:Hochwertige Materialien und exquisite Handwerkskunst sorgen für die Langlebigkeit und Langlebigkeit des Produkts.

Unterstützung und Dienstleistungen

  • 24/7 Kundenservice, um alle Fragen zu beantworten.
  • Fachberatung bei der Produktwahl und Fehlerbehebung.
  • Detaillierte Produktinformationen und Schulungsmaterialien.
  • Vollwertige Garantie und Reparatur.
  • Produktaktualisierungen und -upgrades.

Verpackung und Versand

Der Stützsitz der BK-Serie wird in einem Karton verpackt und ausgeliefert, der so ausgelegt ist, dass das Produkt während des Transports sicher und geschützt ist.und mit Klebeband versiegelt. Innerhalb der Verpackung ist das Produkt in Blasenfolie und Schaumpolsterung eingewickelt, um zusätzliche Dämpfung und Schutz zu bieten.Das Paket wird dann über einen zuverlässigen Spediteur wie UPS oder FedEx versandt.Die Lieferzeit hängt von der gewählten Versandmethode und dem Bestimmungsort ab.

Das Paket wird dann über einen zuverlässigen Spediteur wie UPS oder FedEx versandt.Die Lieferzeit hängt von der gewählten Versandmethode und dem Bestimmungsort ab.

Stärke Stützen der BK-Serie für mechanische Anwendungen 1
