Einphasige Vollwellen-Rektifizierung mit RNB-N Bremsen für 100V/200V Wechselstrom-Eingang
-
Hervorheben
100V/200V Wechselstrom-Eingangsbremsen
,Einphasige Vollwellen-Rektifizierungsbremsen
,RNB-N Bremsen
-
Drehmoment-Strecke2 ‰ 200 N·m
-
SpannungDies ist der Fall.
-
BerichtigungsmethodeEinphasige Vollwelle
-
Häufigkeit50/60 Hz
-
AC-Eingangsspannung100 V/200 V
-
Gleichstrom-Ausgang24V/90V
-
HerkunftsortJapan
-
MarkennameOGURA
-
ModellnummerRNB-N-Serie
-
Min BestellmengeVerhandeln
-
PreisNegotiate
-
Verpackung InformationenVerpackung nach Maßgabe
Einphasige Vollwellen-Rektifizierung mit RNB-N Bremsen für 100V/200V Wechselstrom-Eingang
Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.
Beschreibung des Produkts:

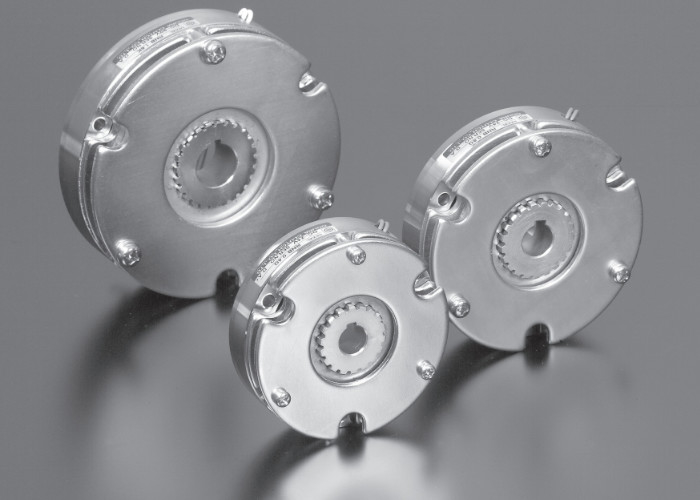

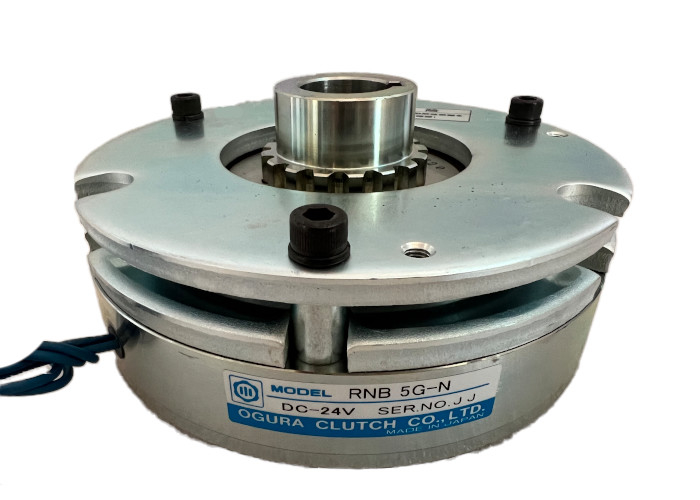

Die RNB-N-Serie ist ein leistungsstarkes und kompaktes Bremserzeugnis mit Funktionen wie schnelles Bremsen, hohes Drehmoment und manuelles Freisetzen.Es wird in verschiedenen industriellen Szenarien, die Halten und Notfall stoppen erfordern, weit verbreitetDie detaillierten Parameterspezifikationen und die Installationsanweisungen bieten den Benutzern umfassende und zuverlässige technische Unterstützung.
Technischer Parameter:
RNB-N nicht aufgeregte Betriebsbremse [für das Halten]
0.2 Typ, 0.4 Typ, 0.8 Typ, 1.6 Typ
Drehmoment: 2 - 16 N·m
| Modell | RNB-N | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | 1.6G | 1.6K | |
| Spannungsspezifikation Gleichspannung (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Statisches Reibmoment | 〔N・m〕 | 2 | 4 | 8 | 16 | |||||
| Trägheit | J × 10-4〔kg・m2〕 | 0.215 | 0.360 | 0.782 | 2.93 | |||||
| Durchmesser der Bohrung | dH7 | 12 | 12 | 14 | 19 | |||||
| Schlüsselanlage | bE9× t+0. Das ist alles.15 | 4 mal 13.5 | 4 mal 13.5 | 5 × 16 | 5 × 21 | |||||
| Umkreisrichtung | Eine | 77 | 85 | 97 | 117 | |||||
| B | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | - | ||||||
| Achsrichtung | L | 30 | 32 | 35 | 41 | |||||
| M | 25.5 | 27.5 | 29.5 | 34.5 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 18 | 16 | 14 | 15 | ||||||
| Q | 8 | 12 | 16 | 20 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(durch zu stoppen) | 0.15 bis 0.3 | 0.15 bis 0.3 | 0.15 bis 0.3 | 0.15 bis 0.3 | ||||||
| Masse (kg) | 0.6 | 0.85 | 1.2 | 1.9 | ||||||
RNB-N nicht aufgeregte Betriebsbremse [für das Halten]
3 Typ, 5 Typ, 10 Typ, 20 Typ
Drehmoment: 30 - 200 N·m
| Modell | RNB-N | 3G | 3K | 5G | 5K | 10G | 10K | 20G | 20K. | |
| Spannungsspezifikation Gleichspannung (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Statisches Reibmoment | 〔N・m〕 | 30 | 50 | 100 | 200 | |||||
| Trägheit | J × 10-4〔kg・m2〕 | 3.27 | 6.49 | 13.70 | 24.30 | |||||
| Durchmesser der Bohrung | dH7 | 19 | 24 | 28 | 32 | |||||
| Schlüsselanlage | bE9× t+0. Das ist alles.15 | 5 × 21 | 7 × 27 | 7×31 | 10 mal 35.5 | |||||
| Umkreisrichtung | Eine | 125 | 145 | 165 | 187 | |||||
| B | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| Achsrichtung | L | 53.5 | 56.5 | 71 | 81 | |||||
| M | 46 | 49 | 61 | 71 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S ((über zum Stoppen) | 0.15 bis 0.3 | 0.15 bis 0.3 | 0.15 bis 0.3 | 0.2 bis 0.35 | ||||||
| Masse (kg) | 3.6 | 5.2 | 7.9 | 12.3 | ||||||
Leistungstabelle (Betriebsmerkmale).
RNB-N-Typ [für den Betrieb] 0,2-Typ, 0,4-Typ, 0,8-Typ, 1,6-Typ, 3-Typ, 5-Typ, 10-Typ, 20-Typ.
|
Modell RNB-N |
Drehmomentspezifikation (N · m) | Spirale (20 °C) | Zeit der Anziehung des Magneten (ms) | Freisetzungszeit der Armatur (ms) | Erlaubte Anzahl der Drehungen ((r/min) | ||||
| Gleichspannung (V) | Gleichstrom (A) | Widerstand (Ω) | Leistung (W) | ||||||
| 0.2 | G | 2 | 24 | 0.41 | 59 | 10 | 35 | 12 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.4 | G | 4 | 24 | 0.54 | 45 | 13 | 45 | 12 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.8 | G | 8 | 24 | 0.63 | 38 | 15 | 55 | 15 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 1.6 | G | 16 | 24 | 0.76 | 32 | 18 | 55 | 25 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 3 | G | 30 | 24 | 0.96 | 25 | 23 | 70 | 35 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 5 | G | 50 | 24 | 1.13 | 21 | 27 | 90 | 50 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 10 | G | 100 | 24 | 1.37 | 17.5 | 33 | 180 | 65 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 20 | G | 200 | 24 | 1.88 | 12.8 | 45 | 250 | 90 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
Anwendbare Szenarien:
Aufrechterhaltung der Funktion:Bremskraft durch den nicht erreichten Zustand zu erzeugen, wenn eine stabile Belastung erforderlich ist.
Notstand:Im Notfall kann die Stromversorgung schnell abgeschaltet und durch die Federkraft eine schnelle Bremsung erreicht werden, um die Sicherheit der Anlagen zu gewährleisten.
Industrieanwendungen:weit verbreitet in Automatisierungsgeräten, Produktionslinien, Werkzeugmaschinen und anderen Bereichen zur Gewährleistung der Stabilität und Sicherheit des Betriebs von Geräten.
Produktfunktion:
Nicht erregende Wirkung:Wenn die Spirale nicht angetrieben wird, befindet sich die Bremse im Bremszustand; nach dem Einschalten wird die Armatur vom Magnetjoch angezogen und die Bremse wird freigesetzt.
Schnelle Bremsung:Mit Hilfe der Federkraft wird eine schnelle Bremsung mit kurzer Bremsreaktion und guter Bremswirkung erreicht.
Manuelle Freisetzung:Einige Modelle (3-20) unterstützen eine manuelle Freisetzungsfunktion, die die Bremse freisetzt, indem die Armatur mit Schrauben gedrückt wird, was die Wartung und Fehlerbehebung der Ausrüstung erleichtert.
SchutzelementEs wird empfohlen, eingebaute Schutzelemente oder Schutzelemente zu verwenden, die parallel zur Spule angeschlossen sind, um die Stromversorgungsvorrichtung vor Beschädigungen zu schützen.
