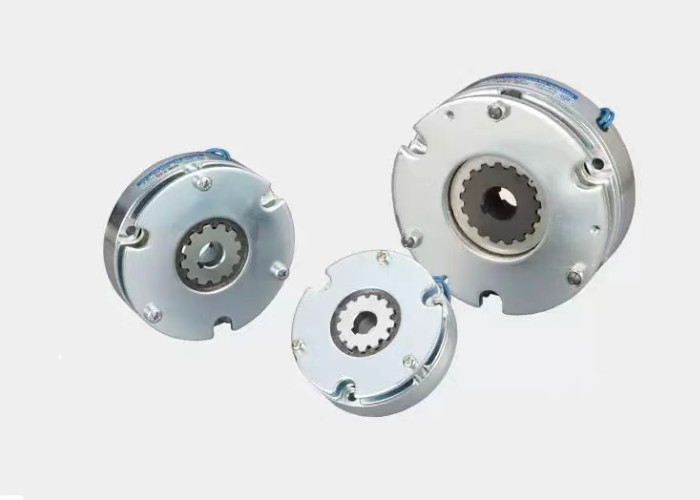

SNB-N-Serie Sofortiges Anhalten Elektromagnetische Bremsmomentbereiche ohne Anregung 1 100N・m
-
Hervorheben
Sofortiger Stopp der elektromagnetischen Bremse
,100 N·m Elektromagnetische Bremse
,Elektromagnetische Bremse der Baureihe SNB-N
-
Drehmoment-Strecke1 ‰ 100 N·m
-
Anfangsdrehmoment70% der Drehmomentspezifikation
-
SpannungDies ist der Fall.
-
AbnutzungsbeständigkeitStärker
-
ModellDünn/kompakte
-
Arten vonTyp der Bremsung/Haltung für zwei Zwecke
-
BerichtigungsmethodeEinphasige Vollwelle
-
AC-Eingangsspannung100 V/200 V
-
HerkunftsortJapan
-
MarkennameOGURA
-
ModellnummerSNB-N-Serie
-
Min BestellmengeVerhandeln
-
PreisNegotiate
-
Verpackung InformationenVerpackung nach Maßgabe
SNB-N-Serie Sofortiges Anhalten Elektromagnetische Bremsmomentbereiche ohne Anregung 1 100N・m
Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.
Beschreibung des Produkts:

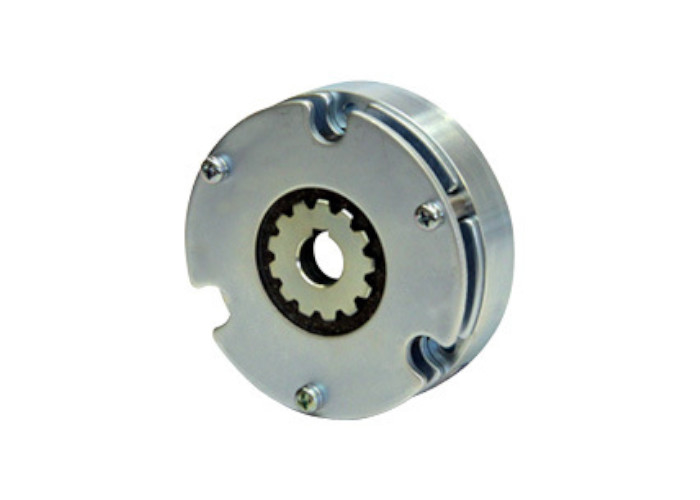

Die SNB-N-Serie ist eine elektromagnetische Bremse ohne Aufregung, die sowohl für Brems- als auch für Haltefunktionen entwickelt wurde.Diese Bremse verwendet eine federverschlossene Struktur.Es kann schnell Drehmoment erzeugen und schnelles Bremsen durchführen und eignet sich besonders für Sicherheitsbremsanforderungen.Sein schlankes und kompaktes Design ist sehr kompatibel mit der kompakten Natur von Servomotoren und verschiedenen Maschinen und GerätenDie SNB-N-Fremse verwendet verschleißbeständige Reibungsmaterialien, um die Haltbarkeit zu gewährleisten, und ist mit einer manuellen Freisetzungsfunktion ausgestattet.erhebliche Auswirkungen während der Installation von Geräten oder Stromausfällen.
Technischer Parameter:
SNB-N nicht erreichte Betriebsbremse [für die Bremsung]
Typ 0.1, Typ 0.2, Typ 0.4, Typ 0.8
Drehmoment: 1 bis 8N·m
| Modell | SNB-N | 0.1G | 0.1K | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | |
| Spannungsspezifikation Gleichspannung (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Statisches Reibmoment | 〔N・m〕 | 1 | 2 | 4 | 8 | |||||
| Trägheit | J × 10-4〔kg・m2〕 | 0.16 | 0.28 | 0.43 | 1.22 | |||||
| Durchmesser der Bohrung | dH7 | 12 | 12 | 14 | 19 | |||||
| Schlüsselanlage | bE9× t+0. Das ist alles.15 | 4 mal 13.5 | 4 mal 13.5 | 5 × 16 | 5 × 21 | |||||
| Umkreisrichtung | Eine | 77 | 85 | 97 | 117 | |||||
| B | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | |||||||
| Achsrichtung | L | 30 | 32 | 35 | 41 | |||||
| M | 26 | 28 | 30 | 35 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 19.5 | 21 | 22 | 25.5 | ||||||
| Q | 8 | 8 | 8 | 10 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(durch zu stoppen) | 0.1 bis 0.25 | 0.1 bis 0.25 | 0.1 bis 0.25 | 0.1 bis 0.25 | ||||||
| Masse (kg) | 0.55 | 0.8 | 1.1 | 1.8 | ||||||
SNB-N nicht erreichte Betriebsbremse [für die Bremsung]
Typ 1.2, Typ 2.5, Typ 5, Typ 10
Drehmoment: 12 bis 100 N·m.
| Modell | RNB-N | 1.2G | 1.2K | 2.5G | 2.5K | 5G | 5K | 10G | 10K | |
| Spannungsspezifikation Gleichspannung (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Statisches Reibmoment | 〔N・m〕 | 12 | 25 | 50 | 100 | |||||
| Trägheit | J × 10-4〔kg・m2〕 | 3.0 | 6.0 | 14.5 | 25 | |||||
| Durchmesser der Bohrung | dH7 | 19 | 24 | 28 | 32 | |||||
| Schlüsselanlage | bE9× t+0. Das ist alles.15 | 5 × 21 | 7 × 27 | 7×31 | 10 mal 35.5 | |||||
| Umkreisrichtung | Eine | 125 | 145 | 165 | 187 | |||||
| B | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| Achsrichtung | L | 54 | 59 | 71 | 83 | |||||
| M | 46 | 51 | 61 | 72 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S(durch zu stoppen) | 0.15 bis 0.3 | 0.15 bis 0.3 | 0.15 bis 0.3 | 0.2 bis 0.35 | ||||||
| Masse (kg) | 3.5 | 5.1 | 7.9 | 12.5 | ||||||
Leistungstabelle (Betriebsmerkmale)
Typ SNB-N [für die Bremse], Typ 0.1, Typ 0.2, Typ 0.4, Typ 0.8, Typ 1.2, Typ 2.5, Typ 5, Typ 10.
|
Modell SNB-N |
Drehmomentspezifikation (N · m) | Spirale (20 °C) | Zeit der Anziehung des Magneten (ms) | Freisetzungszeit der Armatur (ms) | Erlaubte Anzahl der Drehungen ((R/ | ||||
| Gleichspannung (V) | Gleichstrom (A) | Widerstand (Ω) | Leistung (W) | ||||||
| 0.1 | G | 1 | 24 | 0.41 | 59 | 10 | 25 | 15 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.2 | G | 2 | 24 | 0.54 | 45 | 13 | 30 | 15 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.4 | G | 4 | 24 | 0.63 | 38 | 15 | 40 | 20 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 0.8 | G | 8 | 24 | 0.76 | 32 | 18 | 55 | 35 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 1.2 | G | 12 | 24 | 0.96 | 25 | 23 | 70 | 40 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 2.5 | G | 25 | 24 | 1.13 | 21 | 27 | 90 | 60 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 5 | G | 50 | 24 | 1.37 | 17.5 | 33 | 135 | 80 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 10 | G | 100 | 24 | 1.88 | 12.8 | 45 | 200 | 110 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
Leistungstabelle (Arbeitslast)
Typ SNB-N [für die Bremse], Typ 0.1, Typ 0.2, Typ 0.4, Typ 0.8, Typ 1.2, Typ 2.5, Typ 5, Typ 10
| Modell SNB-N |
Höchstverstellbarer Abstand [mm] | Höchstverstellbare Gesamtarbeitslast [J] | Maximale Gesamtarbeitslast [J] | Höchstbetriebsgeschwindigkeit [W] |
| 0.1 | 0.55 | - | 1.6 × 107 | 33 |
| 0.2 | 0.55 | - | 1.9 × 107 | 41 |
| 0.4 | 0.60 | - | 3.0 × 107 | 57 |
| 0.8 | 0.60 | - | 5.6 × 107 | 98 |
| 1.2 | 0.65 | 5.5 × 107 | 2.0 × 108 | 98 |
| 2.5 | 0.65 | 7.7 × 107 | 3.4 × 108 | 114 |
| 5 | 0.70 | 9.1 × 107 | 4.8 × 108 | 115 |
| 10 | 0.80 | 1.6 × 108 | 7.9 × 108 | 212 |
Anwendbare Szenarien:
Die Bremsen der SNB-N-Serie bieten eine breite Palette von Anwendungen und sind aufgrund ihrer doppelten Funktion von Bremsen und Halten unbeschränkt.Es kann in verschiedenen mechanischen Systemen eingesetzt werden, die ein schnelles Bremsen und Halten erfordern, wie beispielsweise automatisierte Produktionslinien, Robotergelenke und Übertragungsgeräte.Seine hervorragende Bremsleistung und sein kompaktes Design machen ihn zu einer idealen Wahl für zahlreiche industrielle Anwendungen.
Produktfunktion:
Bremsfunktion:Wenn die Spirale nicht angetrieben wird, wird die Armatur mit Federkraft gegen die Reibungsscheibe gedrückt, um eine Bremswirkung zu erzielen.
Aufrechterhaltung der Funktion:Im Bremszustand kann er den statischen Zustand des mechanischen Systems stabil aufrechterhalten, um versehentliche Bewegungen zu verhindern.
Schnelle Antwort:Durch die Verwendung elektromagnetischer Prinzipien zieht die Spirale die Armatur nach der Energieaufnahme schnell an, löst die Bremse und erreicht eine schnelle Reaktion.
Manuelle Freisetzung:Bei einigen Modellen (1.2-10) ist eine manuelle Freisetzungsfunktion vorgesehen, mit der die Bremse durch Angabe der Schraube freigesetzt werden kann, wodurch die Installation und Wartung der Ausrüstung erleichtert wird.
Abstandsanpassung:Einige Modelle unterstützen die Abstandsregelung, die die Abstandsregelung zwischen der Armatur und dem Magnetjoch entsprechend der tatsächlichen Verwendung ermöglicht, um die Bremswirkung zu gewährleisten.
Langlebig und langlebig:Verwendung von verschleißfesten Reibungsmaterialien zur Gewährleistung einer stabilen Bremsleistung der Bremse während des langfristigen Gebrauches.
