24V Gleichspannungsausgabe Druckerkupplung MMC-Serie Trockene Einplatte Elektromagnetische Kupplung
-
Hervorheben
24 V Gleichstrom-Ausgangsdruckerkupplung
,Trockene Einplattendruckerkupplung
,Druckerkupplung der MMC-Serie
-
Energie-ModellOTPF/H45/H70/H130/H240
-
BerichtigungsmethodeEinphasige Vollwelle
-
Häufigkeit50/60 Hz
-
AC-Eingangsspannung100 V/200 V
-
Gleichstrom-Ausgang24 V
-
Fähigkeit zur RostverhütungHoch
-
SchwingungswiderstandHoch
-
InstallationsrichtungDiversifizieren
-
HerkunftsortJapan
-
ModellnummerMMC-Serie
-
Min BestellmengeVerhandeln
-
PreisNegotiate
-
Verpackung InformationenVerpackung nach Maßgabe

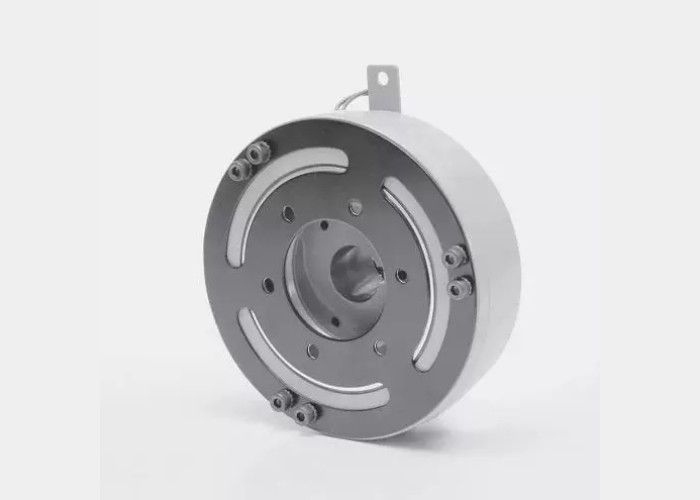

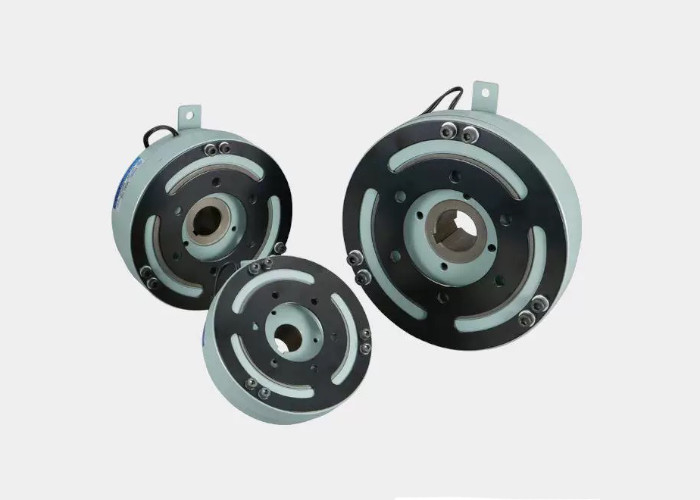

24V Gleichspannungsausgabe Druckerkupplung MMC-Serie Trockene Einplatte Elektromagnetische Kupplung
Die im Produkt angezeigten Bilder, Modelle, Parameter und anderen relevanten Informationen dienen nur als Referenz. Wenn Sie nach Produkten in den Bereichen elektronische Komponenten, Präzisionskomponenten, Büroautomatisierung und Fabrikautomatisierung suchen oder maßgeschneiderte Produkte in diesem Bereich benötigen, können Sie uns gerne über das Beratungsformular, per Telefon oder auf eine andere für Sie geeignete Weise kontaktieren. Wir werden Ihnen so schnell wie möglich antworten. Wir halten immer an dem Ziel fest, nach dem Besten zu streben, um Ihnen den qualitativ hochwertigsten Service zu bieten. Wir freuen uns darauf, eine freundschaftliche und stabile Zusammenarbeit mit Ihnen aufzubauen.
Produktbeschreibung:
Die MMC-Serie ist eine trockene elektromagnetische Einscheibenkupplung, die für die harten Betriebsbedingungen verschiedener Industriebereiche entwickelt wurde. Diese Kupplung ist aufgrund ihrer hervorragenden Leistungsmerkmale, darunter ein breiter Drehmomentbereich (50-2000 Nm), ausgezeichnete Vibrationsfestigkeit, spielfreier Plattenfederantriebsmodus, hohe Rostbeständigkeit und verschiedene Spannungsspezifikationen (DC12V und DC24V), die ideale Wahl für viele Kraftübertragungs- und Steuerungssysteme.
Technische Parameter:
MMC - elektromagnetische Kupplung für Motoren [Lagertyp].
Typ 5, Typ 10, Typ 20 und Typ 40.
Drehmoment: 50 - 400 N·m.
| Modell | MMC | 5E | 5G | 10E | 10G | 20E | 20G | 40E | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| Spannungsangabe [DC - V]. | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| Statisches Reibungsdrehmoment. | [N·m] | 50 | 100 | 200 | 400 | |||||
| Trägheit | Jx10-4(kg ·m2] | Rotorende | 22 | 73 | 221 | 550 | ||||
| Ankerende | 18 | 59 | 143 | 380 | ||||||
| Bohrungsdurchmesser | DH7 | 25 | 30 | 40 | 50 | |||||
| Passfedernut | BE9×t+0,25 | 7×28 | 7×33 | 10×43,5 | 15×55 | |||||
| Umfangsrichtung | A | 141 | 176 | 221 | 261 | |||||
| CH9 | 52 | 70 | 92 | 115 | ||||||
| D | 133 | 165 | 207.2 | 243 | ||||||
| E | 80 | 95 | 120 | 140 | ||||||
| F | 6 | 10 | 10 | 12 | ||||||
| G | 16 | 24 | 24 | 28 | ||||||
| H | 5.5 | 8,5 | 8,5 | 10.5 | ||||||
| J | 70 | 92 | 118 | 142 | ||||||
| K | 6-M6×12 | 6-M8×16 | 6-M10×20 | 8-M10×20 | ||||||
| Axialrichtung | M | 56.1 | 71,3 | 79,8 | 90,2 | |||||
| M | 35 | 48 | 53 | 65 | ||||||
| N | 15.5 | 16,5 | 18 | 16.2 | ||||||
| P | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| Q | 2 | 3.1 | 3.1 | 6.8 | ||||||
| R | 2 | 2.9 | 2.9 | 3.2 | ||||||
| S | 0,3 ~ 0,5 | 0,3 ~ 0,5 | 0,4 ~ 0,6 | 0,5 ~ 0,7 | ||||||
| U | 400 | 370 | 410 | 380 | ||||||
| Masse [kg]. | 3.4 | 6.8 | 11.8 | 19,5 | ||||||
MMC - elektromagnetische Kupplung für Motoren [Lagertyp].
Typ 70, Typ 100, Typ 200.
Drehmoment: 700 - 2000 N·m.
| Modell | MMC | 70E | 70G | 100E | 100 G | 200 G | ||
|---|---|---|---|---|---|---|---|---|
| Spannungsangabe [DC - V]. | 12 | 24 | 12 | 24 | 24 | |||
| Statisches Reibungsdrehmoment. | [N·m] | 700 | 1000 | 2000 | ||||
| Trägheit | Jx10-4(kg ·m2] | Rotorende | 1030 | 2800 | 6300 | |||
| Ankerende | 980 | 2100 | 3800 | |||||
| Bohrungsdurchmesser | DH7 | 60 | 70 | 80 | ||||
| Passfedernut | BE9×t+0,25 | 15×65 | 18×76 | 20×86 | ||||
| Umfangsrichtung | A | 316 | 381 | 400 | ||||
| CH9 | 150 | 185 | 185 | |||||
| D | 293 | 360 | 375 | |||||
| E | 170 | 210 | 220 | |||||
| F | 13 | 13 | 13 | |||||
| G | 30 | 30 | 40 | |||||
| H | 13 | 13 | 13 | |||||
| J | 180 | 220 | 220 | |||||
| K | 8-M10×20 | 8-M12×25 | 8-M16×30 | |||||
| Axialrichtung | M | 100,4 | 111.3 | 144.1 | ||||
| M | 70 | 80 | 102 | |||||
| N | 19 | 20 | 28,8 | |||||
| P | 14.8 | 19,8 | 26 | |||||
| Q | 2.8 | 14.8 | 5 | |||||
| R | 3.2 | 3.2 | 5 | |||||
| S | 0,6 ~ 0,8 | 0,7 bis 0,9 | 0,7 bis 0,9 | |||||
| U | 370 | 340 | 300 | |||||
| Masse [kg]. | 32 | 47,3 | 79 | |||||
Leistungstabelle (Betriebseigenschaften)
MMC-Typ, Typ 5, Typ 10, Typ 20, Typ 40, Typ 70, Typ 100, Typ 200.
| Modell | Statisches Reibungsmoment [N · m] | Spule (20 ℃) | Magnetanziehungszeit (S) | Abfallzeit des Ankers (S) | Zulässige Drehzahl (U/min) | ||||
| Spannung (DC-V) | Strom (A) | Widerstand (Ω) | Leistungskapazität (W) | ||||||
| MMC5 | E | 50 | 12 | 2,50 | 4,80 | 30 | 0,050 | 0,090 | 4000 |
| G | 24 | 1.26 | 19 | ||||||
| MMC10 | E | 100 | 12 | 2,92 | 4.11 | 35 | 0,070 | 0,150 | 3600 |
| G | 24 | 1,46 | 16.4 | ||||||
| MMC20 | E | 200 | 12 | 4.17 | 2,88 | 50 | 0,080 | 0,140 | 3000 |
| G | 24 | 2.09 | 11.5 | ||||||
| MMC40 | E | 400 | 12 | 5.41 | 2.22 | 65 | 0,120 | 0,160 | 3000 |
| G | 24 | 2,70 | 8.9 | ||||||
| MMC70 | E | 700 | 12 | 7,50 | 1,60 | 90 | 0,180 | 0,180 | 2500 |
| G | 24 | 3,75 | 6.4 | ||||||
| MMC100 | E | 1000 | 12 | 8.33 | 1,44 | 100 | 0,200 | 0,200 | 1800 |
| G | 24 | 4.14 | 5.8 | ||||||
| MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0,400 | 0,400 | 1600 | |
Arbeitsaufwand
MMC-Typ, Typ 5, Typ 10, Typ 20, Typ 40, Typ 70, Typ 100 und Typ 200.
| Modell | Das maximal einstellbare Spiel [mm] | Die maximal einstellbare Gesamtarbeitslast [J] | Die maximale Gesamtarbeitslast [J] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
Anwendbare Szenarien:
Die elektromagnetische Kupplung der MMC-Serie wird häufig in verschiedenen mechanischen Geräten verwendet, die eine präzise Steuerung und effiziente Kraftübertragung erfordern. Aufgrund ihrer hohen Leistung und Zuverlässigkeit spielt sie eine Schlüsselrolle in Bereichen wie Automobilmotoren, Produktionslinien für die industrielle Automatisierung, Schwermaschinenausrüstung, Werkzeugmaschinenausrüstung und Hebezeugen. Insbesondere in Anwendungsszenarien, die häufiges Starten, Stoppen und Anpassen des Drehmoments erfordern, ist die Leistung der Kupplung der MMC-Serie besonders herausragend.
Produktfunktion:
Großer Drehmomentbereich:
Spezifischer Umfang:Bietet ein breites Spektrum an Drehmomentoptionen von 50 N·m bis 2000 N·m, um unterschiedlichen Lastanforderungen gerecht zu werden.
Anwendungsflexibilität:Durch den großen Drehmomentbereich ist die Kupplung der MMC-Serie für verschiedene Industrieanwendungen geeignet und kann leichte bis schwere Lasten bewältigen.
Hervorragende Vibrationsfestigkeit:
Spezielle Federkonstruktion:Durch den Einsatz spezieller Federn werden Vibrationen und Stöße wirksam abgefedert, wodurch ein stabiler Betrieb der Kupplung auch in rauen Umgebungen gewährleistet wird.
Haltbarkeit:Die hochrüttelfeste Konstruktion verlängert die Lebensdauer der Kupplung und senkt die Wartungskosten.
Keine Rückwärtsgangfreigabe:
Antriebsmethode mit Blattfeder:Der Anker wird durch eine Blattfeder angetrieben und weist in Umfangsrichtung kein Rückwärtsspiel auf, was Übertragungsfehler verringert.
Geräuscharm:Durch die Konstruktion ohne Rückwärtsspiel läuft die Kupplung sanfter und leiser.
Hohe Rostschutzfähigkeit:
Oberflächenspritzen:Die Kupplungsoberfläche wurde einer speziellen Behandlung unterzogen, um sie besser vor Rost zu schützen.
Spezialfett und Öldichtung:Kugellager verwenden spezielle Fett- und Öldichtungen, um die Rostbeständigkeit weiter zu verbessern und selbst bei hohen Temperaturen einen stabilen Betrieb aufrechtzuerhalten.
Unterschiedliche Spannungsspezifikationen:
Spannungsauswahl:Zwei Spannungsspezifikationen, DC12 V und DC24 V, stehen den Benutzern zur Auswahl, je nach ihrem tatsächlichen Bedarf.
Batteriestromversorgung:Die Batterie kann direkt als Stromquelle verwendet werden, was die Flexibilität und den Nutzungskomfort verbessert.
Einfache Installation:
Kugelgelagert:Das magnetische Joch der Kupplung wird von Kugellagern getragen, die einfach zu montieren sind und keine Richtungsbeschränkungen aufweisen.
Einfache elektrische Steuerung:Neben der einfachen Installation ist auch die elektrische Steuerung sehr einfach, was den Bedienaufwand verringert.
Komplettes Zubehör:
Passendes Zubehör:Stellen Sie Zubehör wie Schrauben, Drahtschnallen, Verbindungsstücke und Schutzelemente bereit, damit die Installation und Wartung für den Benutzer ganz einfach ist.
Drahtschnallen und Verbinder:Verwenden Sie AMP-Kabelschnallen und -Verbinder, um eine sichere Verbindung und stabile Übertragung der Kabel zu gewährleisten.
