Einphasen-Full-Wave-Rectification-Drucker Kupplung AM-Serie Miniatur-elektromagnetische Kupplungsbremse
-
Hervorheben
Vollwellenkorrektur-Druckerkupplung
,AM-Serie Miniatur-elektromagnetische Kupplungsbremse
,Miniaturelektromagnetische Kupplungsbremse
-
Energie-ModellOTPF/H25
-
BerichtigungsmethodeEinphasige Vollwelle
-
Häufigkeit50 Hz
-
AC-Eingangsspannung100 V/200 V
-
Gleichstrom-Ausgang24 V
-
WärmeabbauStärker
-
HaltbarkeitDas ist gut.
-
EmpfindlichkeitHoch
-
HerkunftsortJapan
-
ModellnummerAMC/AMP/AMB/AMU-C
-
Min BestellmengeVerhandeln
-
PreisNegotiate
-
Verpackung InformationenVerpackung nach Maßgabe
Einphasen-Full-Wave-Rectification-Drucker Kupplung AM-Serie Miniatur-elektromagnetische Kupplungsbremse
Die auf dem Produkt angezeigten Bilder, Modelle, Parameter und sonstigen relevanten Informationen dienen lediglich als Referenz.Präzisionskomponenten, Büroautomation und Fabrikautomation, oder wenn Sie maßgeschneiderte Produkte in diesem Bereich benötigen.Wir werden Ihnen so schnell wie möglich antworten.. Wir halten uns immer an den Zweck, nach dem Besten zu streben, um Ihnen den höchsten Service zu bieten. Wir freuen uns darauf, eine freundliche und stabile Kooperationsbeziehung mit Ihnen aufzubauen.
Beschreibung des Produkts:
Die Miniatur-elektromagnetische Kupplung/Bremse der AM-Serie ist speziell für eine kompakte und leichte Bauweise konzipiert.Diese Produktreihe ist aufgrund ihrer Miniaturisierung in vielen Anwendungsfällen sehr gut geeignet.Die Anlagerichtung ist frei und einfach zu installieren, und das Magnetjoch wird durch Lager gestützt.Einfache und schnelle Installation.
Technischer Parameter:

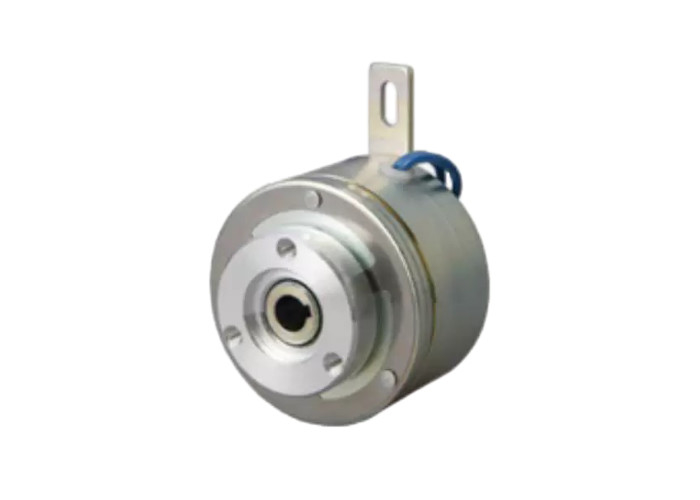

AMC-Mikroelektromagnetische Kupplung [Lagertyp]
Typ zwei.5, Typ 5, Typ 10, Typ 20, Typ 40, Typ 80
Drehmoment: 0,25 - 8 N·m
| Modell | AMC | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Statisches Reibmoment | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Trägheit | J × 10- 4[kg·m2] | Rotorseite | 0.048 | 0.075 | 0.145 | 0.290 | 0.715 | 1.26 |
| Seite der Rüstung | 0.040 | 0.060 | 0.128 | 0.260 | 0.618 | 1.22 | ||
| Öffnung | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Schlüsselanlage | bE9× t+0. Das ist alles.1 | Zwei mal sechs.9 | Zwei mal sechs.9 | 2.5 mal 8.9 | Vier mal elf.5 | 4 mal 13.5 | 5 × 17 | |
| Umkreisrichtung | Eine | 35 | 40 | 46 | 51 | 61 | 70 | |
| B | 26.5 | 26.5 | 35 | 44 | 49 | 54 | ||
| C | 22 | 22 | 30 | 38 | 42 | 46 | ||
| DH8 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| E | M3 | M3 | M3 | M4 | M4 | M4 | ||
| F | 28.5 | 28.5 | 36 | 38 | 41.5 | 41.5 | ||
| G | 6.5 | 6.5 | 7 | 7 | 8.5 | 8.5 | ||
| H | 8 | 8 | 10 | 10 | 12 | 12 | ||
| J | 3.2 | 3.2 | 4.2 | 4.2 | 5.2 | 5.2 | ||
| K | 7.5 | 7.5 | 9.5 | 9.5 | 11.2 | 11.2 | ||
| Achsrichtung | L | 32.6 | 32.6 | 40.9 | 45.1 | 52 | 54 | |
| M | 19 | 19 | 22.3 | 24.5 | 31 | 31 | ||
| N | 2 | 2 | 2.5 | 3 | 3 | 3 | ||
| P | 10 | 10 | 14 | 16 | 16 | 18 | ||
| Q | 1.6 | 1.6 | 2.1 | 1.6 | 2 | 2 | ||
| R | 22.4 | 22.4 | 28.1 | 30.6 | 35 | 36 | ||
| S | 0.2 | 0.2 | 0.25 | 0.25 | 0.3 | 0.3 | ||
| T | 7.3 | 7.3 | 9.8 | 9.45 | 12.2 | 12.1 | ||
| U | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | ||
| mit einer Leistung von mehr als 1000 W | 696ZZ | 696ZZ | 608ZZ | 6000ZZ | 6001ZZ | 6002ZZ | ||
| Masse [g] | 140 | 185 | 300 | 410 | 725 | 1050 | ||

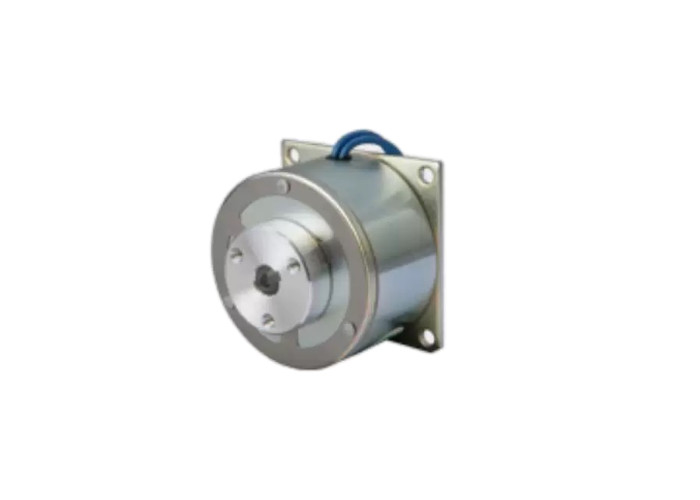

AMB Mikroelektromagnetische Bremse
Typ 25, Typ 5, Typ 10, Typ 20, Typ 40, Typ 80.
Drehmoment: 0,25 - 8 N·m
| Modell | AMB | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Statisches Reibmoment | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Trägheit | J × 10- 4[kg·m2] | 0.035 | 0.055 | 0.103 | 0.193 | 0.495 | 1.05 | |
| Öffnung | dH8 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Schlüsselanlage | bE9× t+0. Das ist alles.1 | Zwei mal sechs.9 | Zwei mal sechs.9 | 2.5 mal 8.9 | Vier mal elf.5 | 4 mal 13.5 | 5 × 17 | |
| Umkreisrichtung | Eine | 35 | 40 | 46 | 51 | 61 | 70 | |
| B | 22 | 22 | 26 | 31 | 36 | 40 | ||
| C | 42 | 48 | 56 | 63 | 74 | 84 | ||
| DH7 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| E | M3 | M3 | M4 | M4 | M5 | M5 | ||
| F | 35 | 40.2 | 46.2 | 53 | 61 | 70.2 | ||
| H | 3.3 | 3.3 | 4.5 | 4.5 | 5.3 | 5.3 | ||
| J | 15.7 | 15.7 | 23 | 27.2 | 29.4 | 33.7 | ||
| Achsrichtung | L | 31 | 31 | 39.8 | 44.3 | 50.5 | 53.5 | |
| M | 3.5 | 3.5 | 3.5 | 4.2 | 4.2 | 4.2 | ||
| N | 1.15 | 1.15 | 1.15 | 1.35 | 1.35 | 1.35 | ||
| Q | 1.4 | 1.4 | 1.4 | 1.4 | 1.9 | 1.9 | ||
| R | 21.8 | 21.8 | 27.55 | 30.05 | 34.5 | 35.5 | ||
| S | 0.15 bis 0.25 | 0.15 bis 0.25 | 0.2 bis 0.3 | 0.2 bis 0.3 | 0.25 bis 0.35 | 0.25 bis 0.35 | ||
| T | 9 | 9 | 12 | 14 | 15.7 | 17.7 | ||
| U | 3 | 3 | 4 | 5 | 5 | 5 | ||
| Masse [g] | 125 | 170 | 255 | 370 | 600 | 850 | ||

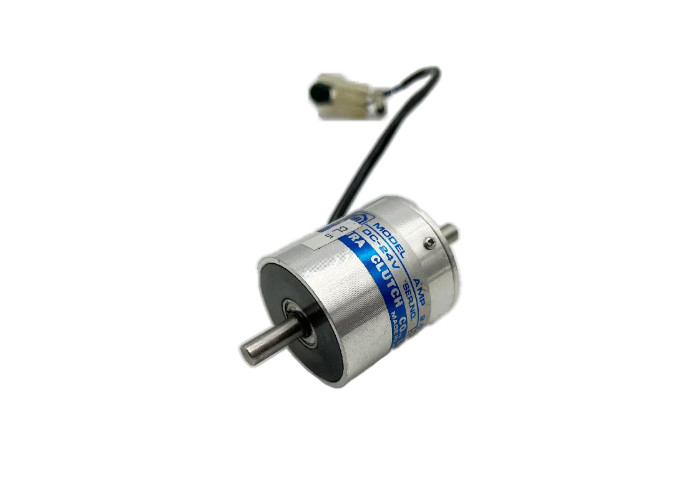

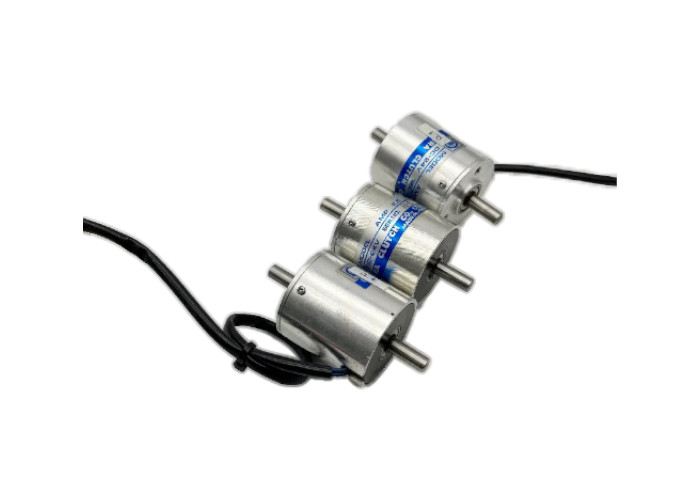

Mikroelektromagnetische Kupplungsvorrichtung AMP
Typ zwei.5, Typ 5, Typ 10, Typ 20
Drehmoment: 0,25 - 2 N·m
| Modell | AMP | 2.5 | 5 | 10 | 20 | |
| Statisches Reibmoment | [N·m] | 0.25 | 0.5 | 1 | 2 | |
| Trägheit | J × 10- 4[kg·m2] | Rotorseite | 0.053 | 0.110 | 0.203 | 0.413 |
| Seite der Rüstung | 0.033 | 0.055 | 0.090 | 0.185 | ||
| Durchmesser der Welle | dH7 | 6 | 6 | 8 | 10 | |
| Umkreisrichtung | Eine | 38.5 | 44.5 | 51.5 | 56.5 | |
| Bh8 | 18 | 18 | 26 | 32 | ||
| C | 28 | 30 | 40 | 43 | ||
| D | M4 | M4 | M4 | M5 | ||
| E | 6 | 6 | 6 | 8 | ||
| Achsrichtung | L | 74 | 76 | 95 | 109 | |
| M | 40 | 42 | 52 | 60 | ||
| N | 16 | 16 | 20 | 23 | ||
| P | 2 | 2 | 3 | 3 | ||
| Masse[g] | 200 | 280 | 465 | 650 | ||

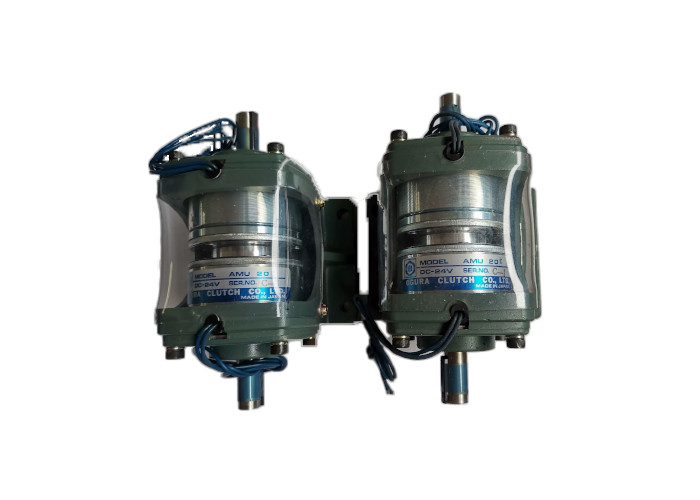

AMU-C Mikroelektromagnetische Kupplung/Bremse [mit Schutzdeckel]
Typ zwei.5, Typ 5, Typ 10, Typ 20, Typ 40, Typ 80.
Drehmoment: 0,25 - 8 N·m
| Modell | AMU | 2.5C | 5C | 10C | 20C | 40C | 80C | |
| Statisches Reibmoment | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Trägheit | J × 10- 4[kg·m2] | Rotorseite | 0.050 | 0.068 | 0.148 | 0.290 | 0.718 | 1.30 |
| Seite der Rüstung | 0.063 | 0.113 | 0.208 | 0.390 | 1.04 | 2.19 | ||
| Durchmesser der Welle | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Schlüsselanlage | bh8× t- Oh, nein.15 | Zwei mal sechs.9 | Zwei mal sechs.9 | 2.5 mal 8.9 | Vier mal elf.5 | 4 mal 13.5 | 5 × 17 | |
| Umkreisrichtung | Eine | 54.5 | 61.5 | 69 | 77 | 93 | 105 | |
| B | 66 | 72 | 84 | 90 | 106 | 120 | ||
| C | 56 | 62 | 70 | 78 | 90 | 100 | ||
| D | 31.5 | 35.5 | 40 | 45 | 56 | 63 | ||
| E | 6 | 7 | 9 | 10 | 11 | 12 | ||
| F | 5.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| Achsrichtung | L | 100 | 100 | 124 | 139 | 166 | 174 | |
| M | 50 | 50 | 62 | 69 | 80 | 86 | ||
| N | 40 | 40 | 45 | 50 | 60 | 70 | ||
| P | 30 | 30 | 39.5 | 44.5 | 53 | 52 | ||
| Q | 9 | 9 | 11 | 12 | 13 | 14 | ||
| R | 16 | 16 | 20 | 23 | 30 | 30 | ||
| T | 14 | 14 | 18 | 20 | 20 | 25 | ||
| Masse[g] | 400 | 545 | 890 | 1500 | 2080 | 2870 | ||
Leistungstabelle [Betriebsmerkmale]
Typ AM. Typ 2.5, Typ 5, Typ 10, Typ 20, Typ 40, Typ 80.
| Modell | Statisches Reibmoment (N · m) | Spirale (20 °C) | Zeit der Anziehung des Magneten (ms) | Zeit der Drehmomentsteigerung (ms) | Freisetzungszeit der Armatur (ms) | ||||
| Spannung [DC-V] | Strom (A) | Widerstand (Ω) | Leistung (W) | Zeitkonstante (ms) | |||||
| AMC2.5 | 0.25 | 24 | 0.13 | 192 | 3 | 5 | 11 | 15 | 16 |
| AMB2.5 | 4 | 10 | 15 | ||||||
| AMC 5 | 0.5 | 0.17 | 144 | 4 | 8 | 12 | 17 | 20 | |
| AMB 5 | 7 | 13 | 20 | ||||||
| AMC 10 | 1 | 0.25 | 96 | 6 | 11 | 18 | 27 | 25 | |
| AMB 10 | 10 | 17 | 25 | ||||||
| AMC 20 | 2 | 0.26 | 94 | 6.1 | 13 | 20 | 35 | 25 | |
| AMB 20 | 11 | 21 | 26 | ||||||
| AMC 40 | 4 | 0.38 | 64 | 9 | 26 | 35 | 55 | 45 | |
| AMB 40 | 19 | 32 | 40 | ||||||
| AMC 80 | 8 | 0.48 | 50 | 11.5 | 33 | 39 | 60 | 48 | |
| AMB 80 | 24 | 37 | 52 | ||||||
Leistungstabelle [Arbeitslast].
Typ AM. Typ 2.5, Typ 5, Typ 10, Typ 20, Typ 40, Typ 80.
|
Modell AMC·AMB |
Höchstverstellbarer Abstand [mm]. | Höchstverstellbare Gesamtarbeitslast [J] | Maximale Gesamtarbeitslast [J]. | Erlaubte Drehgeschwindigkeit [r/min]. |
| 2.5 | 0.4 | 2.8 | 8.7 | 3600 |
| 5 | 0.45 | 4.5 | 1.4 | |
| 10 | 0.55 | 7.5 | 2.3 | |
| 20 | 0.6 | 1.2 | 3.8 | |
| 40 | 0.7 | 1.8 | 5.8 | |
| 80 | 0.7 | 2.7 | 8.5 |
Anwendbare Szenarien:
Die Produkte der AM-Serie werden in Situationen, in denen eine präzise Steuerung und ein schneller Start-Stopp erforderlich sind, aufgrund ihrer hohen Präzision, schnellen Reaktion und ihrer fehlenden Rückwärtsfreiheit weit verbreitet.im Bereich der Automatisierungsgeräte, Roboter, medizinische Geräte, Textilmaschinen, Bürogeräte usw., ist das Vorhandensein von Produkten der AM-Serie zu erkennen.und die Sicherstellung der Positionsgenauigkeit in diesen Anwendungen.
Produktfunktion:
Hochempfindliche Wirkung:die in der Lage sind, Drehmoment schnell zu erzeugen und abzugeben und eine präzise Steuerung der Aktion zu erreichen.
Keine Rückfahrfreiheit:Durch die Einführung eines Federplattenantriebs gibt es keine Rückwärtsfreiheit in der Drehrichtung und die Drehung ist reibungslos und geräuscharm.
Starke Wärmeablösung:Mit einer hervorragenden Wärmeabsorptionsfähigkeit gewährleistet er einen langfristigen stabilen Betrieb ohne Beeinträchtigung der Leistung.
Gute Haltbarkeit:Hochwertige Materialien und Prozesskonstruktion sorgen für eine lange Lebensdauer des Produkts.
Einfache Installation:Die Installationsrichtung ist frei und das Kupplungsjoch wird durch Lager gestützt, wodurch der Installationsvorgang einfach und schnell erfolgt.
Mehrfache Modellwahl:Bietet mehrere Modelle, um Drehmoment- und Installationsanforderungen in verschiedenen Anwendungsszenarien zu erfüllen.
